一、系統概述

隨著生態環境監測網絡的發展和水質網格化監測的推廣，水環境自動監測站需要進行更密集的布點，以滿足污染溯源、水質預警、河長考核等大數據應用需求。常規水質自動監測站占地面積大、基建投入高，難以適應環境監測新形勢下的應用需求。為此，重慶唐天科技有限責任公司結合多年水質在線監測儀器研發和集成經驗開發了微型水質自動監測系統。該系統采用預集成戶外監測機柜，占地面積小于1平方米，綜合智能微型監測傳感器、自動控制、計算機應用和通訊網絡等技術；可充分適應管理需求，采用低成本網格化布點、高頻監測手段，配備一套嚴密的數據質量控制體系；滿足流域水質評價、污染溯源、水質預警、河（湖）長考核等大數據監測需求。

AN-WMSM型微型水質監測站主要針對當前在環保、水利或水務等應用場景中對高密度、低成本和高頻次等要求應運而生的新型水質在線監測產品。

二、系統優點

1. 無人值守，自動連續在線監測。

2. 占地面積小，采用一體化設計，高度集成度、低成本、占地面積1平方米，安裝方便。

3. 監測要素多，一套系統可監測水質五參數、COD、氨氮等多種因子。

4. 配置靈活，支持常規多參數監測因子任意組合。

5. 建設成本低，適合移動、隨機布點監測以及大面積網點建設。

6. 運行成本低，儀器運行無試劑消耗，無需專人定期更換試劑。

7. 光學原理可監測實時數據，亦可設置定時測量、連續測量多種方式切換。

8. 采樣系統科學，可滿足不同水體的監測要求。

9. 對安裝點位無特殊要求，安裝點位選擇靈活。

10. 儀器機箱可防水、防塵，滿足戶外不同天氣的應用需求。

三、系統架構

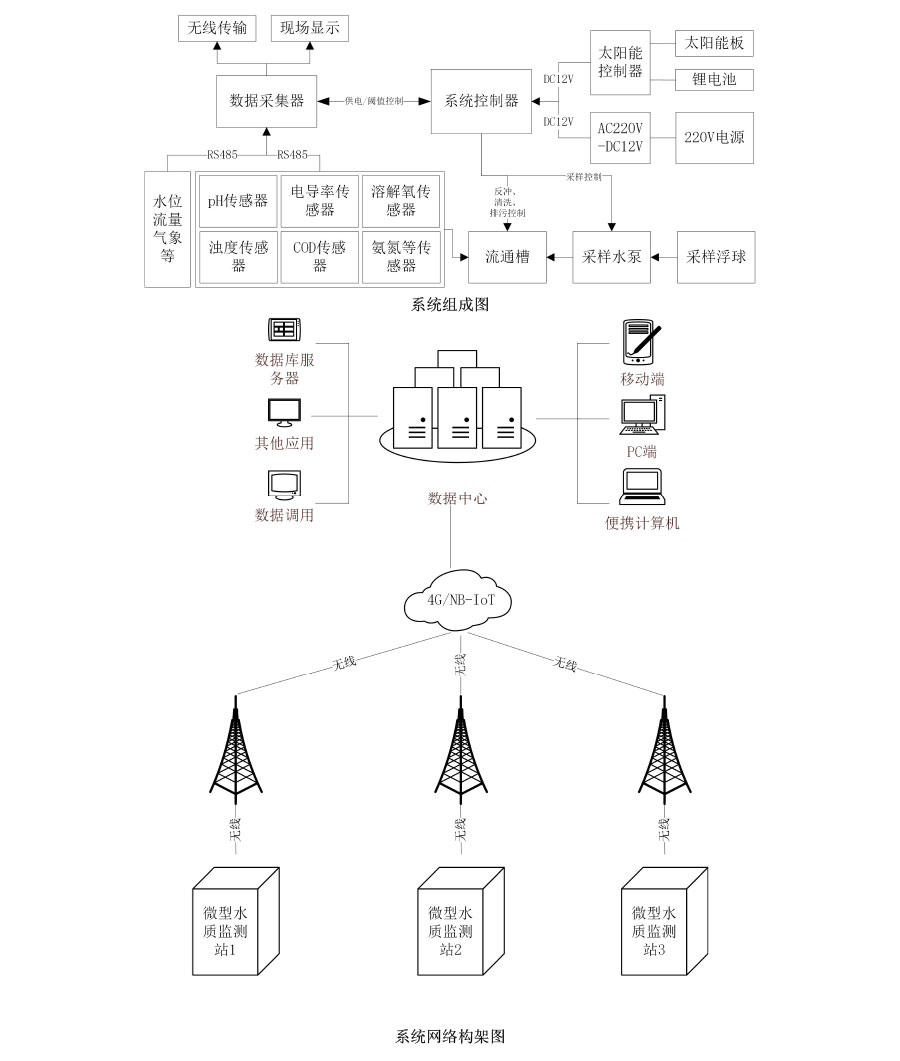

固定式微型水質自動監測站由前端采樣單元、水質傳感器監測單元、數據采集控制單元、數據傳輸單元，后端數據接收服務、環境監測控制平臺及數據處理分析應用功能組成。系統構架圖如下：

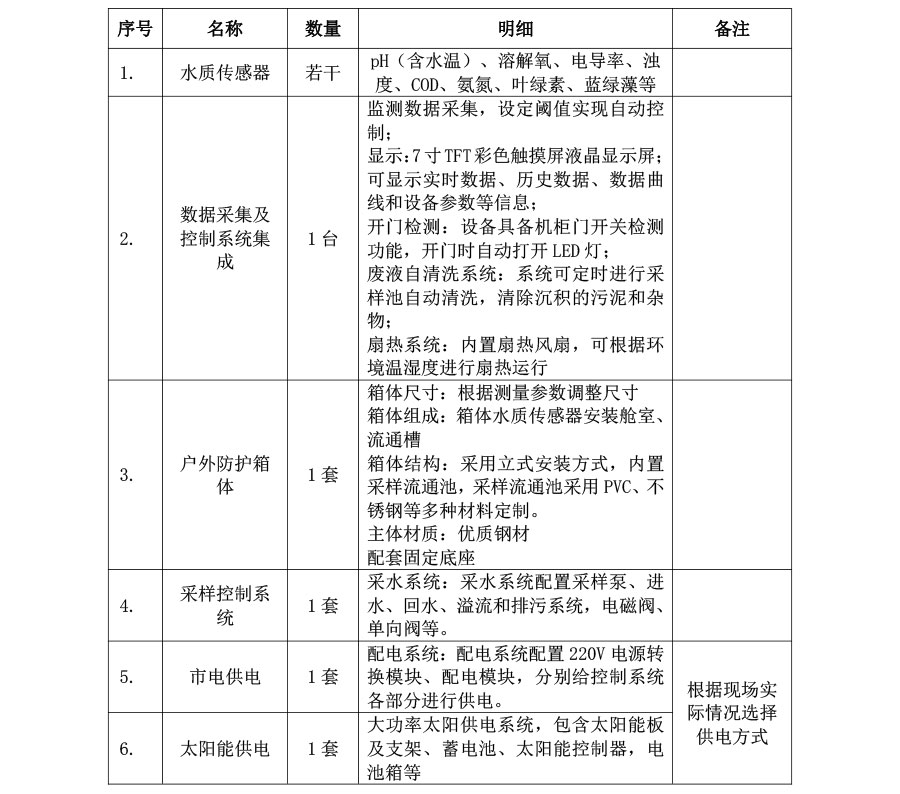

四、系統配置

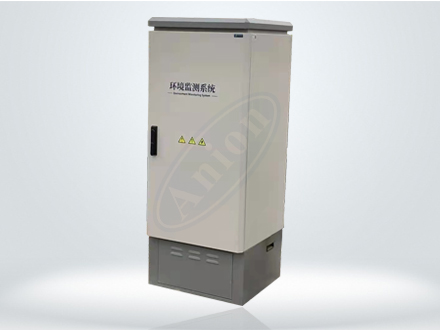

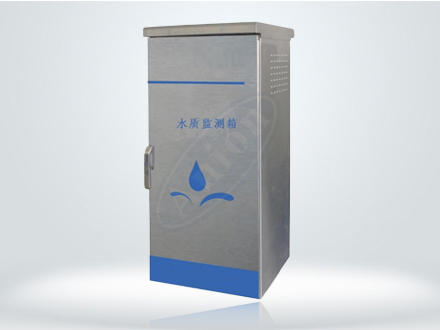

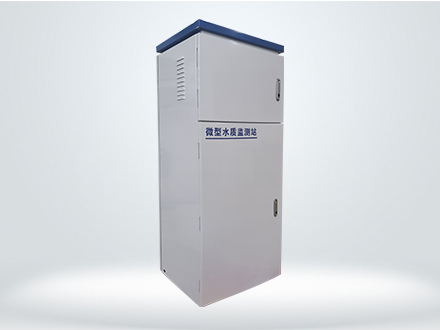

五、產品詳解

微型水質在線自動監測站由采水單元、預處理及配水單元、分析單元、數據采集與傳輸單元、控制單元、輔助單元等組成，可選配質控單元、遠程監控平臺。

六、通訊方式

4G/NB-IoT等無線網絡通訊技術已經非常成熟，完全可以滿足本項目數據通訊的需要，所以信息采集與傳輸系統的通信網絡選擇4G/NB-IoT等無線網絡通訊的方式進行。

七、云平臺功能

1. 權限管理：可根據其權限對監測設備信息進行更改、刪除、添加等操作。

2. 實現數據瀏覽訪問、導出下載，以及對監測數據查詢。數據查詢時長大于3年。
3. 實時數據：平臺能夠顯示監測點的實時數據；

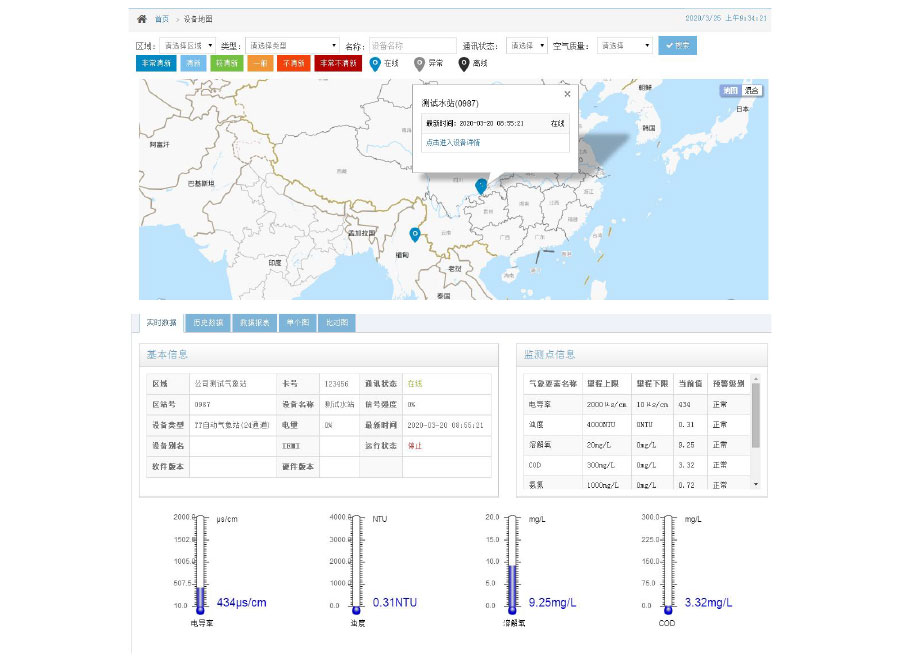

4. 設備地圖：各個監測數據和儀器信息通過地圖實時；

5. 環境監測云平臺可查看通訊卡卡號、儀器與平臺的通訊狀態、信號強度、儀器電量等功能

6. 歷史數據查詢：可查詢某個監測點的歷史數據，通過報表展現，報表可導出為EXCEL文件或直接打印。

7. 數據查詢：按條件查詢各個設備的各項參數，如設置查詢數值范圍，日期，報警值等；可統計時、日、月極值平均值。

8. 數據報表：可分析統計展現各監測點通道的數據月報表，支持EXCEL導出；

9. 遠程錄入：遠程數據補錄：可從現場終端讀取最近1個月的歷史數據進行補錄處理；

10. 電腦錄入：將EXCEL格式數據導入并存儲到數據庫。

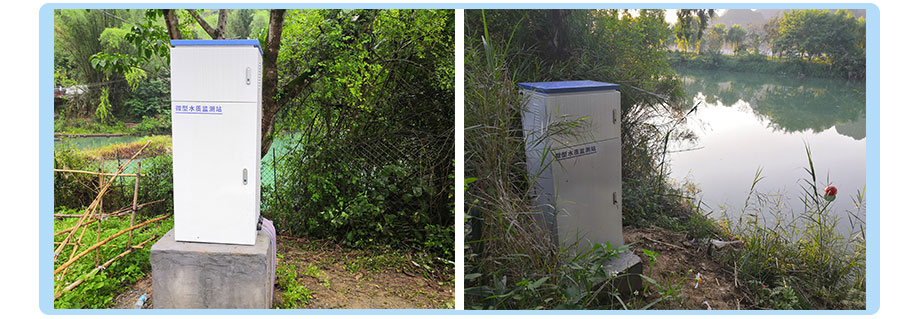

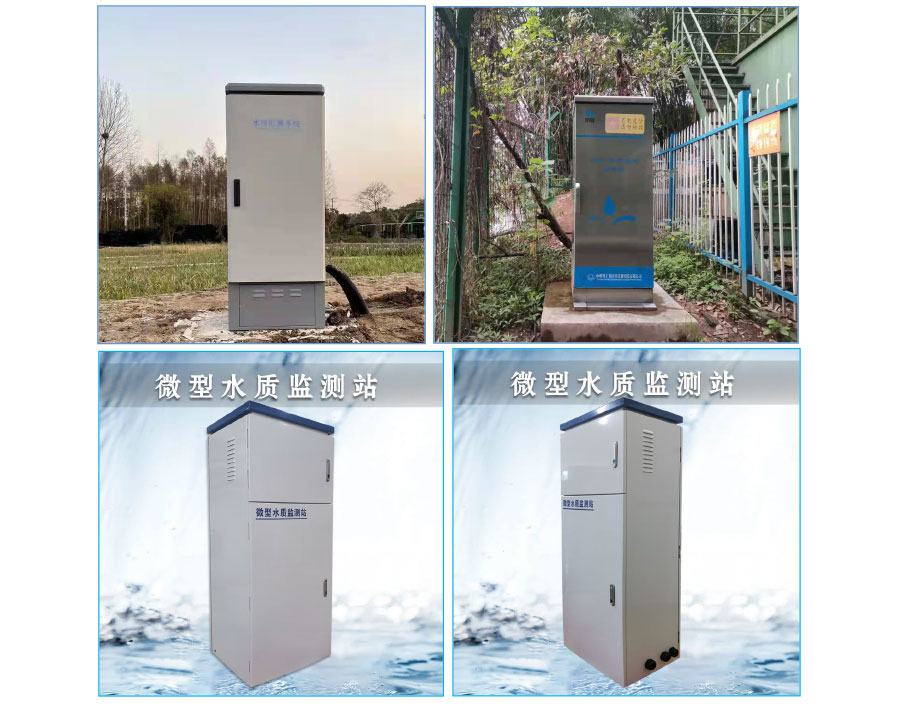

八、案例展示
