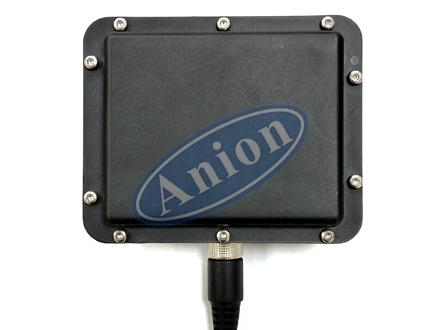

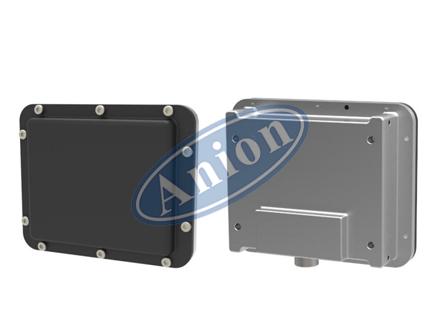

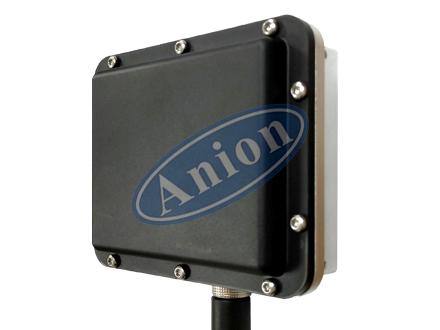

一、產品簡介

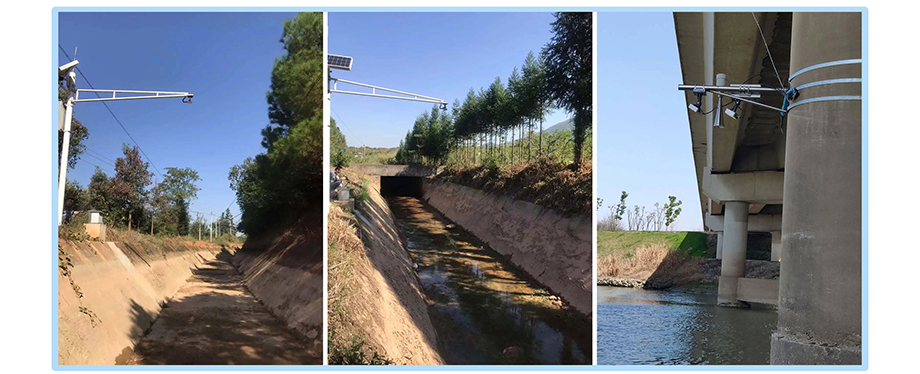

AN-HWRF20型流速儀是我司自主研制的一款非接觸式流速探測設備，可用于監測天然河流、明渠、地下管網等水體表面流速及輔助水處理作業。這是一款集成微帶天線，射頻電路及信號處理電路的雷達傳感器模塊，直接輸出目標的速度信息，可用于流速測試。

二、工作原理

AN-HWRF20型雷達流速儀一款集成微帶天線，射頻電路及信號處理電路的雷達傳感器模塊，直接輸出目標的速度信息，用于河道及地下管網流速測量。模塊采用德國進口集成芯片，前置低噪聲放大器，超高靈敏度。高超的PCB布板技術，超低中頻采樣噪聲。穩定可靠的算法加持。

三、優勢特點

? 德國進口集成芯片，前置低噪聲放大器，超高靈敏度
? 非接觸式測量、安全低損、維護少、不受泥沙等影響
? 全天候工作，不受溫度影響，抗干擾能力強
? 測量運行和休眠模式相結合，節能降耗
? 多種接口方式提供，便于接入平臺系統
? IP67防水設計，適用各種野外環境
? 外觀小巧緊湊，超高性?xún)r(jià)比
? 安裝簡單，土建量少

四、技術參數

測速范圍：0.1-20m/s
測速精度：±0.01m/s
分辨力：0.01m/s
流速方向識別：雙向自動識別
測量時間：1次/s
數字接口：RS485
頻率范圍：24GHz
輻射功率EIRP：20dBm
電壓：9-24V
電流：100 mA
防護等級：IP67
尺寸(l×w×h)：107×87×44 (mm)
