一、產品簡介

AN-LLMT02型雷達液位監測終端是依據市場需求而研發的一款集成液位采集和無線數據通信于一體的高性能液位監控裝置，采用低功耗電池供電（LORa/NB-IoT）等無線通訊協議。

該系列雷達液位監測終端能夠準確實時顯示液位并上傳數據及報警，具有精度高、使用方便、穩定性好等特點。該系列無線液位傳感器內置 MCU,低功耗設計,實現將現場的液位上傳到云端的無線傳輸功能。特別適合市政管網、消防水池、污水池、污水井、道路積水、水池水位、城市供水、石油化工等需要無人值守、遠程監控的領域。

二、工作原理

設備采用雷達液位監測終端進行液位監測，通過MCU進行實時數據處理后，通過NB無線信號將數據上傳至云服務器。設備內置大容量鋰電電池，為產品提供穩定、可靠的電源，使之安全運行2年以上。自主研發的低功耗系統，不但可以通過液晶屏為用戶提供現場數據，而且還可通過無線模塊上傳數據，甚至把數據嫁接到用戶自己的云平臺，強大的控制算法使儀表具有工作模式自動切換、壓力波動實時告警，一鍵喚醒等實用功能。

三、優勢特點

測量精準，穩定性好，精度高；

環境適應性強：直接投入到被測介質中，安裝使用相當方便。

可靠性高：固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，

不受被測介質起泡、沉積、電氣特性的影響

使用壽命長：低功耗模式下支持2年以上工作時間；

無需網關路由RTU等設備，數據直連后臺服務器，安裝簡單；

遠程參數配置（上發頻率、采集頻率、報警值等），降低維護成本。

低功耗設計,3.6V鋰電池供電，可支持上發超過15000次；

易于系統集成：標準MODBUS-RTU通訊協議，滿足不同客戶需求。

高等級防護：設備符合IP68防護等級，適用于井下長期使用；

四、技術參數

整機功能：自供電，測量液位，無線傳輸

測量指標：液位

測量方法：雷達式

測量范圍：0.05～5m（可定制）

分辨率：0.01m

供電方式：內置鋰電池

電池容量：默認3800mAh，可增加電池容量

續航時間：低功耗模式不小于2年

通訊方式：NB-IoT（全網通），內置天線

測量間隔：連續模式：≥1秒/次，間歇模式：≥30分/次（出廠默認，可根據實際進行調整）

通訊協議：AN-UNION

工作環境：溫度：-20℃～70℃ 濕度：0%～95%

平均功耗：≤0.2W

防水等級：IP68

外殼材質：耐酸堿耐腐蝕工程塑料

外形尺寸：110*110*63mm

隨機附件：安裝支架

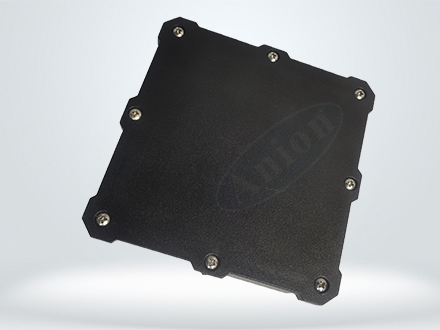

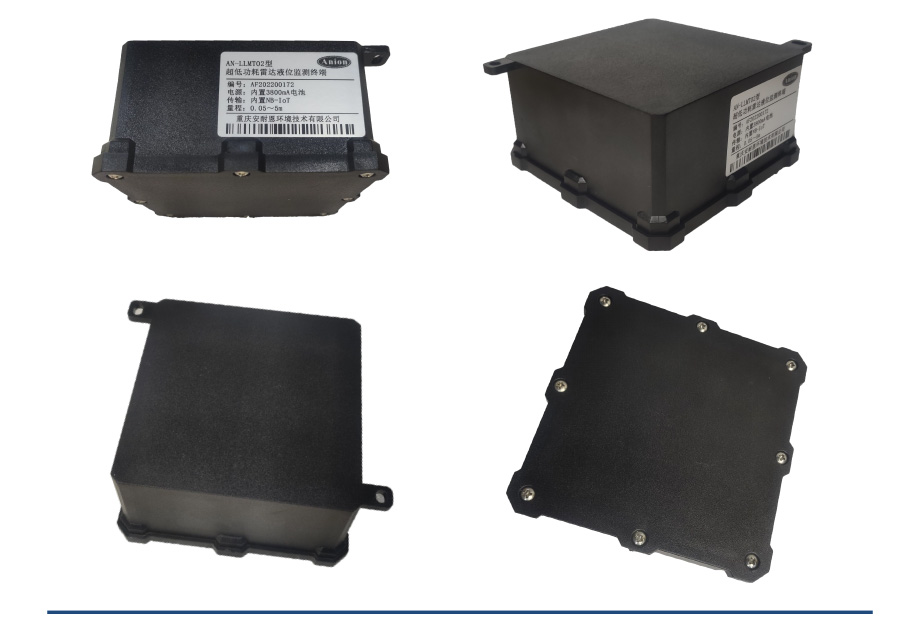

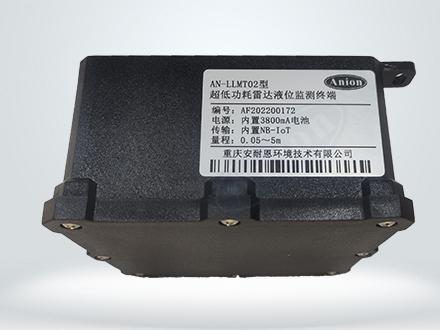

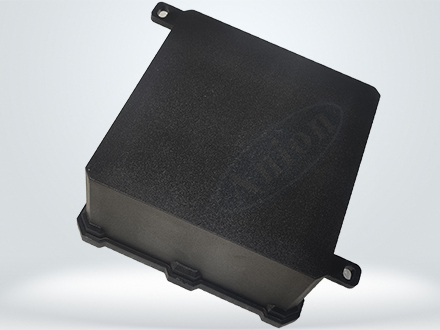

五、產品展示
