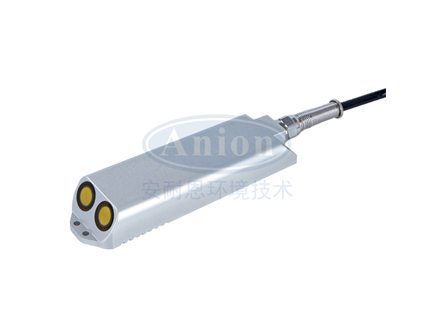

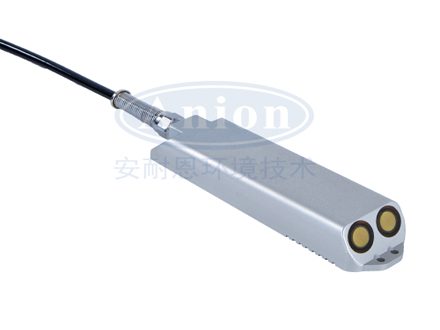

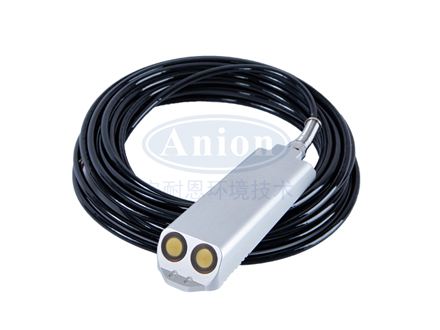

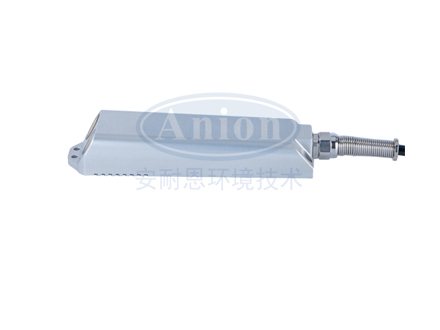

一、產品簡介

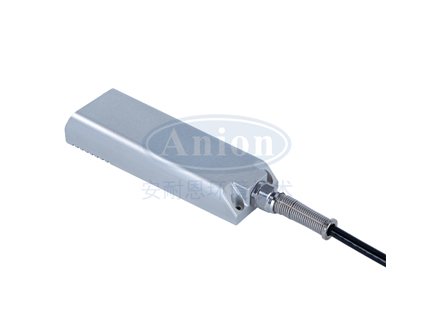

AN-HWDF6 型多普勒流量計是應用于河流、明渠、管道及市政管網等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。

二、工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因為聲音在水中傳播速度與水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

三、優勢特點

?安全防爆，防爆等級：EX i IIC T6 Ga

?體積小巧，被流面小且外形呈流線態，對流態影響小

?采用Modbus通信協議，利用RS485總線進行通信

?無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題

?設備全部采用電子設計，寬電壓供電，低功耗，無機械部件

?具有測量準確、穩定的優點，可靠性高，抗干擾性強

?應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用

四、技術參數

測量種類：流速、液位、溫度、瞬時流量，累計流量

測量方式：連續在線式

測量原理：流速：聲學多普勒法，液位：靜壓法，流量：速度面積法

正向流速：量程：0.021m/s～6.000m/s，精度：≤1.0% ±1cm/s

反向流速（選配）量程：-6.000m/s～-0.021m/s，精度：≤1.0% ±1cm/s

水位：量程：0.03m～10m（可定制），精度：0.25%FS

水溫：量程：-10℃～80℃，精度：±0.5℃

發射頻率：2MHz

瞬時流量范圍：0m³/s～9999m³/s

累計流量范圍：0m³～999999999m³

工作電壓：DC 6.8V～15V

傳感器發射角：5°

頻譜輸出：支持通訊輸出頻譜功能，最多支持512個點

流速補償：可配置流速補償

壓力補償：可配置壓力補償

輸出信號：Modbus RS485

防護等級：IP68

耐腐蝕等級：10級

靜電放電抗擾度：3級

浪涌（沖擊）抗擾度：4級

防爆等級：EX ia IIC T6 Ga

外殼材質：鋁合金

線纜長度：標配10m導氣耐腐蝕線纜（可定制長度）

輸出信號：流速、液位、溫度、瞬時流量、累計流量

液體壓力要求：自然環境狀態下，1個標準大氣壓

可靠性MTBF：>25000h

工作溫度：-30℃-80℃

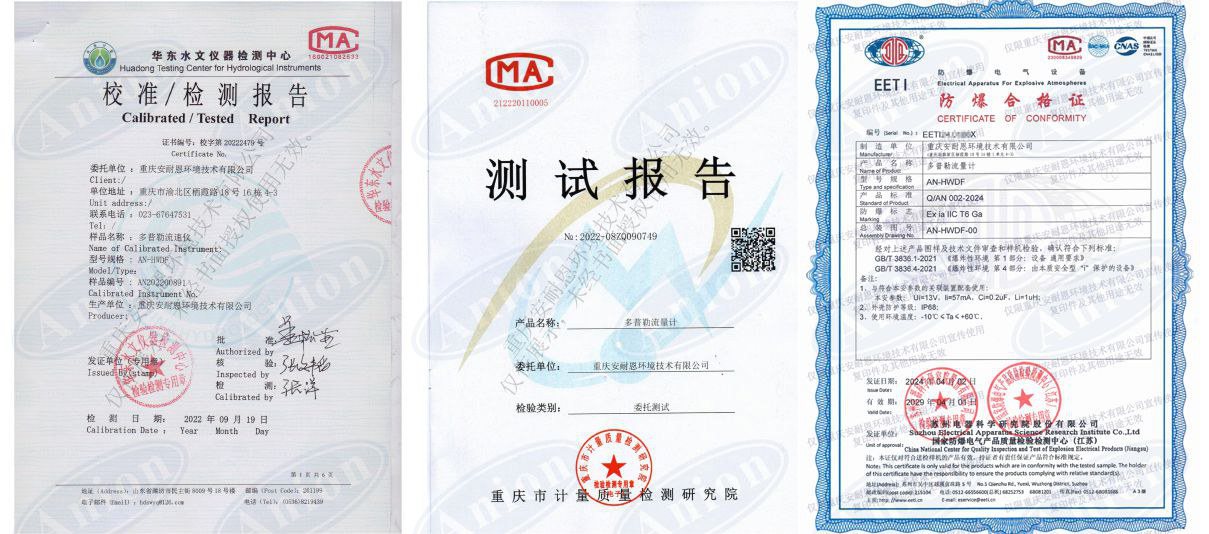

五、三方報告

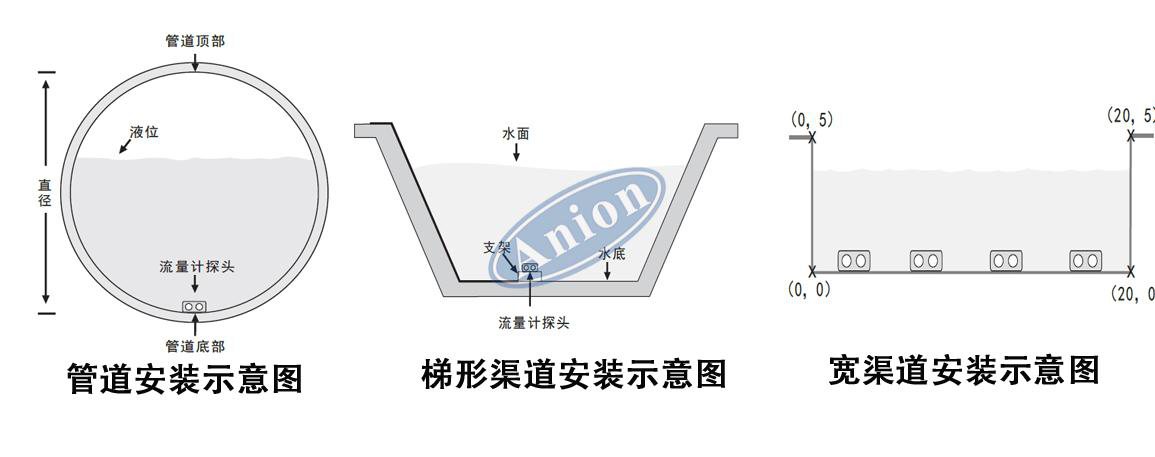

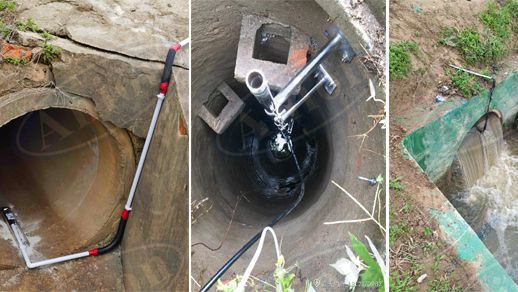

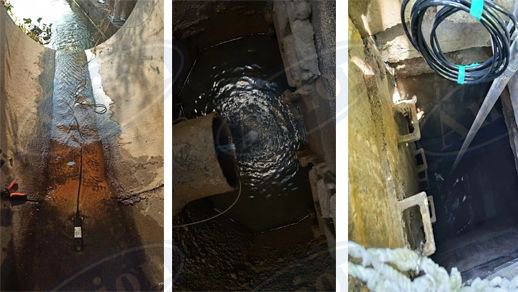

六、安裝案例
