一、用途

AN-230型振弦式滲壓計適用于長期布設在水工建筑物的測壓管內，測量揚壓力的變化量，并可同步測量埋設點的溫度。

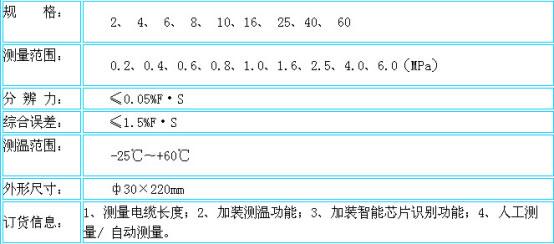

二、規格及主要技術參數

三、結構及工作原理

1．結構

AN-230型振弦式滲壓力計由透水環、感應膜、密封殼體，信號傳輸電纜、振弦及激振電磁圈等組成。

2．工作原理

當被測水壓荷載作用在滲壓計上時，將引起彈性膜板的變形并傳遞給振弦，轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出水荷載的壓力值。同時可同步測出埋設點的溫度值。

四、埋設與安裝

滲壓計埋設安裝時應根據不同情況進行布設。下面主要對埋設在測壓管內的滲壓計作一些簡述。

 1．滲壓計預飽和

 水壓力是穿過透水環后作用在滲壓計的感應膜上的，如果透水環與感應膜前的儲水腔沒有充滿水，將會造成滲壓計測值的嚴重滯后。所以安裝前必須將透水環擰下放在水中浸泡半小時，透水環擰回前先將感應膜前的儲水腔注滿水，透水環擰回滲壓計時進水口應朝上，以免腔內水流出。

2．埋設安裝

埋設時應首先確保滲壓計進水口的暢通，防止泥漿堵塞進水口。為使測量高程定位可靠，應用不銹鋼絲繩吊住儀器尾部，固定于井口。

3．其它注意事項滲壓計安裝定位后應及時測量?jī)x器初值，根據儀器編號和設計編號作好記錄并存檔，嚴格保護好儀器的引出電纜。
