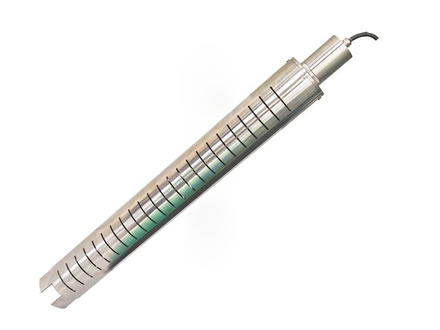

產品簡介

AN-HWWLM 磁致式量水堰計是由安耐恩自主研發和生產的高精度水位儀器。磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監測 水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具有分 辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點。

磁致式量水堰計主要功能有線性測量，絕對位置輸出，非接觸式連續測量，永不磨損，傳 感器不用標定及定期維護，輸出信號多種選擇(RS485、電壓、電流)，安裝簡單方便。

工作原理

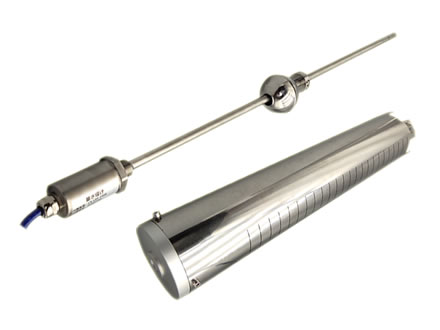

磁致伸縮液位傳感器主要由測桿、電子倉和套在測桿上的非接觸磁浮球組成。測桿內裝有 磁致伸 縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測量時電子倉發出起始脈沖，起始脈沖 在波導絲中傳輸，產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的永久磁場相遇時，產 生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機構所感知并轉換成相應的電流脈 沖，測量電路計算出兩個脈沖之間的時間差，即可精確地測出被測液位值。

技術參數

測量介質：水

測量原理：磁致伸縮

測量范圍：0mm～500mm(量程自選)

靈敏度：≤0.01mm

測量精度：≤0.1%F.S

輸出信號：RS485

報文方式：自報/召測

調試方式：地址碼和波特率自設定

絕緣電阻：≥50Ω

供電電壓：DC12V

外殼材質：不銹鋼

工作溫度：-10℃～60℃

儲存溫度：-30℃～70℃

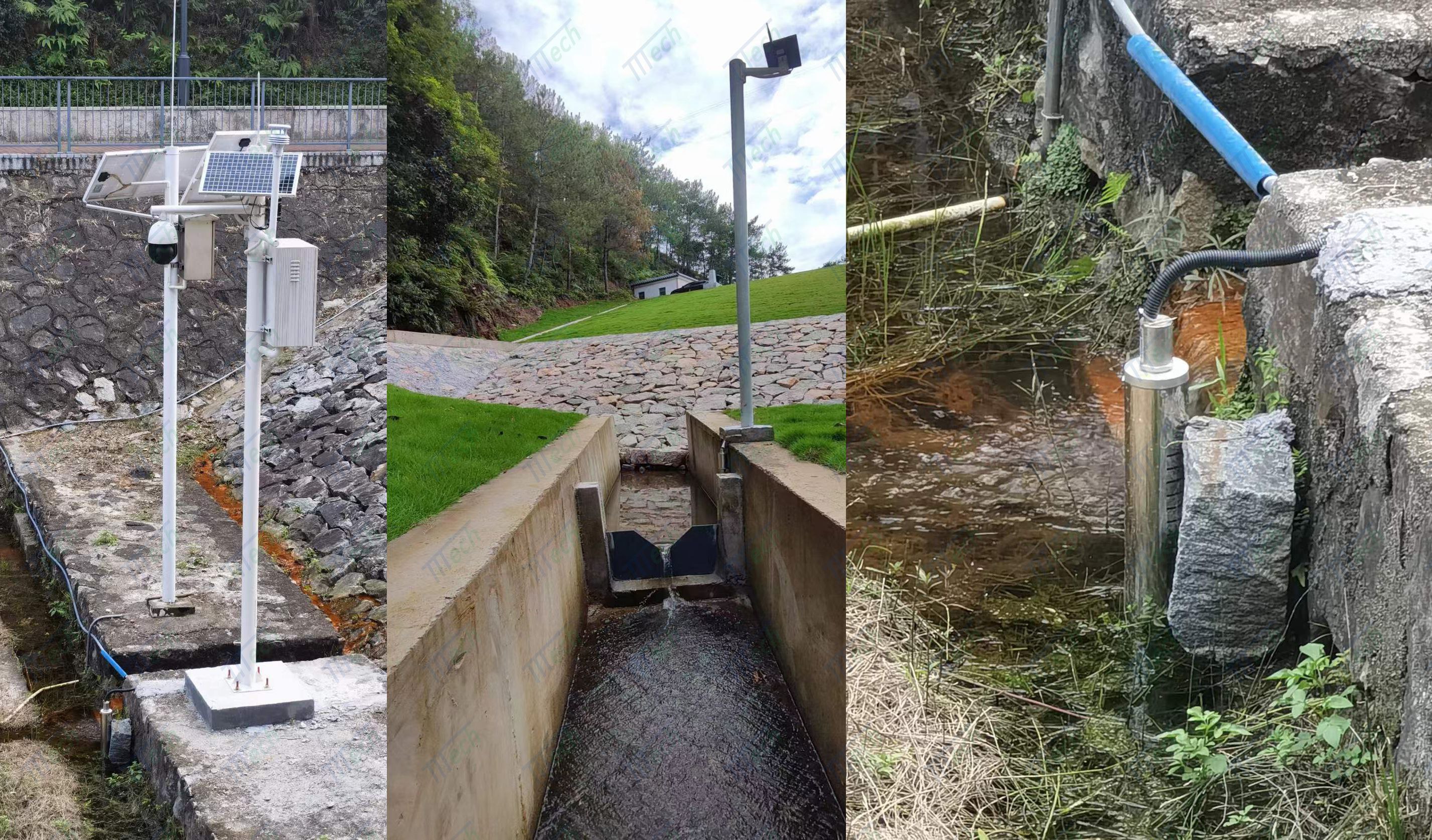

現場安裝圖
